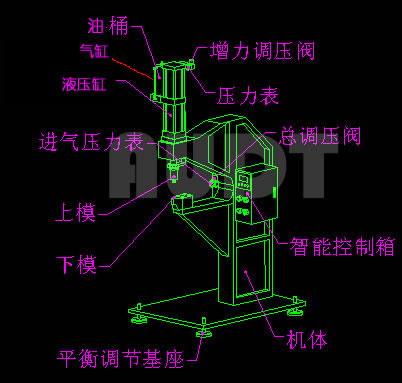

| 無鉚釘鉚接機結構及圖紙 |
|
|
|
| 此鉚接機設備優點 |
功耗5W,清潔,輸入氣源的壓力僅有0.5MPa，輸出力大,穩定性好,速度快效率高,占地空間小.喉深達到500mm，兩次壓裝動作，瞬間完成工件的鉚接。 |
| 設備的應用領域 |
金屬鈑金件邊緣合邊鉚接代替原始的焊接工藝，外觀好，無需再有焊斑、打磨等問題。
汽車零部件金屬鈑材鉚接，特點是耐震動，自扣拉脫力大 。 |
| 選用配置 |
繼電器控制電路, PLC集中控制 , 液晶顯示人機對話 ,安全光柵保護,壓力傳感器,壓力變送器,壓力值實時顯示,聲光報警功能.以及可以根據客戶的要求指定相關品牌按要求進行定做. |
|
Type of the equipment QYP-06F / 08F |
Technical parameter
技術參數 |
Output working pressure the most greatly
( 大輸出工作壓力 ) |
60KN （ 6T ）/80KN (8T) |
The equipment needs introduction to compress the pressure of the air
設備需輸入壓縮空氣的壓力 |
0.6MPa |
The main shaft puts the level and workingbench centre distance at the time of the initial state
初始狀態時主軸下平面與工作臺中心距離 |
150mm~200mm |
喉口深度 (mm) |
500mm / 700mm |
The greatest journey of the main shaft
主軸大行程 |
100mm / 150mm |
Keep the time of the invariable pressure
保持恒定壓力的時間 |
0~99 Second |
Heighten the strength pressure journey most
大增力壓力行程 |
6，10，15，20mm |
The equipment uses the voltage of the power
設備使用電源電壓 |
220V Alternating current
50HZ |
Mesa measurement of the table
工作臺面尺寸 |
180*70*90mm |
Mould handle hole measurement of the mould that the main shaft is installed
主軸裝上模模柄孔尺寸 |
￠ 20mm × 35mm |
Diameter of the main shaft
主軸直徑 |
￠ 35mm |
Control method of the safety in operation
操作控制方式 |
腳踏控制 |
|
氣液增壓機產品因為其獨特的五大特點---功耗小僅為220V 3W，輸出力大---液壓輸出力
大可達200T,效率高--是普通液壓機速度的三~四倍，可調節方式多，便于調節，壓力，
速度，時間，位移等，體積小---很容易組裝成生產線，很小的體積完成大設備的功能。
動作過程自動分成兩段，段快進行程，軟到位保護模具，第二步為液壓，穩定地
輸出液壓壓力。所以氣液增壓機廣泛應用于汽車零部件制造業，軸承裝配業，壓鉚螺柱
螺母行業，無鉚釘鉚接的鈑金行業等等。
