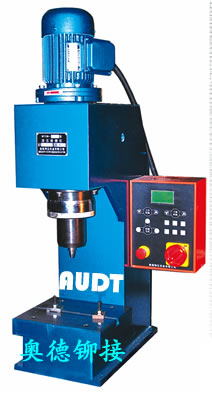

MYXM6300 型精密旋鉚機 (MYXM6300液壓旋鉚機，鉚接機控制全部采用ＭＣＵ液晶顯示控制系統)

1、輸入 2.5 MPa 油壓時，大旋鉚壓力 63 ＫＮ（ 6.3t ）

2、 大旋鉚工件直徑 : ￠ 3~ ￠ 18mm 　　　設備總行程 4 ０ mm, 可調行程 :20mm( 帶刻度標尺 )

大閉合高度 210mm 閉合高度調整量 0mm 。　　含泵站系統壓力調節閥（外接式）

含泵站系統速度調節閥（外接式）　　　　保證機體剛度及強度：采用好鋼板結構

工作臺面尺寸 :250mm × 300mm, 工作臺面中心有一條 14#”T” 型槽

喉深 150mm ； 功耗 :2.6KW 使用電源電壓 : 三相四線 380V 交流

外型尺寸 : 900 × 800 × 1020mm 鉚頭總成行程可調節范圍 : 20~40mm

3、 控制系統　雙手控　 1 套 　　　　　開關啟動電氣控制系統（主要元件采用品牌產品）

設備的操作步驟及功能描述： 設備加好 32# 液壓油 , 接好電源后 ( 黑線接 220V 零線 , 不能接地 , 如果二次接地 , 設備會自鎖 ), 接通液壓管路 A-A/ /B-B, 將主軸上的微調旋轉刻度盤向上旋至高點 , 按下控制面板上的 ” 油泵啟動 ”” 主軸啟動 ”, 此時液晶顯示器面板上將顯示 ” 油泵啟動 ”” 主軸啟動 ” 的字樣 , 油泵 motor 旋轉方向應為指示的箭頭方向 , 將控制模式設置為 ” 手動 ” ，此時液晶顯示上面會顯示出 ” 手動 ” 字樣 , 按下面板上 的 ” ▽ ” 開關旋鉚主軸下行按一次下行 2mm 直至低點 , 進行對模操作 , 好使主軸剛好碰到工件的表面 , 對好中心后 , 鎖緊下工裝 , 然后逐步按下面板上的 ” △ ” 此時主軸開始向上運動 . 主軸開始順時針旋轉 ( 從上向下看 ), 操作人員將零件放入定位夾具中，將控制模式設置為 ” 自動 ”, 主軸下行時間調節至 2.5 秒 , 主軸上行時間調節至 2.5 秒 , 此時開始旋鉚工件了 , 但僅是剛接觸工件表面 , 然后慢慢地旋松上面的刻度盤 , 此時已逐步開始旋鉚工件了 , 再按下雙手按鈕或腳踏開關啟動設備，液壓缸行程工作，對工件逐步旋鉚，邊調節刻度盤邊旋鉚 , 直至工件鉚成需要的形狀以及松緊度的要求 , 然后鎖緊刻度盤 , 再放入第二個工件即可完成合格的產品加工 , 在操作過程中 , 速度調節可以通過機器側面的調速旋鈕來完成速度的調節 , 本設備無沖擊，無噪音，旋鉚頭接觸工件，下壓鉚合行程，開始工作對產品裝配，產品裝配后，則電腦 CPU 開始起動，控制返程與進程．從而實現旋鉚壓力在規定的范圍內無級別可調。 為了控制設備的工作效率 , 可以在設備的鉚合行程范圍內 , 將電腦主板上面的上行時間與下行時間進行設定 , 以調節合適的范圍內 , 達到率 .
