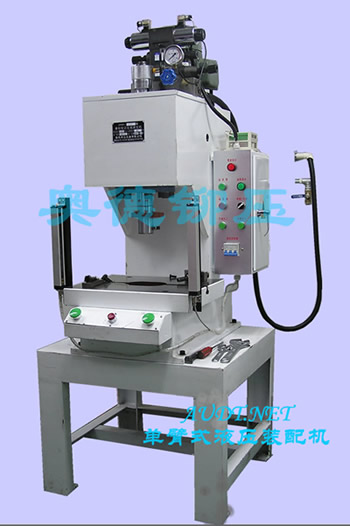

? Y-03D 型精密液壓機

１．１　　輸入 6.4MPa 油壓時，大輸出壓力 30 ＫＮ （ 3T ）

　　　　　大閉合高度 200mm ( 主軸的下端面與工作臺的垂直距離 )

含泵站系統壓力調節閥（外接式） 含泵站系統速度調節閥（外接式）

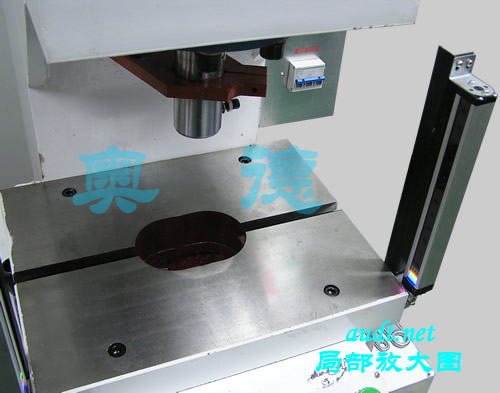

保證機體剛度及強度：采用好鋼板結構 工作臺面尺寸 : 450mm × 360mm , 工作臺面中心有一條 18#”T” 型槽

喉深 180mm ； 功耗 :2 。 2KW 使用電源電壓 : 三相四線 380V 交流

大工作行程 : 100mm 行程可調節量 50mm 行程可調節范圍 : 50~ 100mm 之間可調節配工作柜 １． 2 控制系統　雙手控　 1 套

　　　　　開關啟動電氣控制系統（主要元件采用品牌產品）

　　　　　設備的操作步驟及功能描述：

設備加好 32# 液壓油 , 接好電源后 ( 接地線應接 220V 零線 , 不能接地 , 如果二次接地 , 設備會自鎖 ), 接通液壓管路 A-A/ /B-B, 按下控制面板上的 ” 油泵啟動 ””, 油泵 motor 旋轉方向應為指示的箭頭方向 , 將控制模式設置為 ” 手動 ” ，按下面板上 的 ” ▽ ” 開關旋鉚主軸下行按一次下行 2mm 直至低點 , 進行對模操作 , 好使主軸剛好碰到工件的表面 , 對好中心后 , 鎖緊下工裝 , 然后逐步按下面板上的 ” △ ” 此時主軸開始向上運動 . 操作人員將零件放入定位夾具中，將控制模式設置為 ” 自動 ”, 主軸下行時間調節至 2.5 秒 , 主軸上行時間調節至 2.5 秒 , 此時可以開始加工工件了 , 按下腳踏開關或雙手控開關 , 液壓缸行程工作，即可完成合格的產品加工 , 在操作過程中 , 速度調節可以通過泵站系統上的調速旋鈕來完成速度的調節 , 本設備對產品加工無沖擊，無噪音，壓力在規定的范圍內無級別可調。

為了控制設備的工作效率 , 可以在設備行程范圍內 , 將電器控制箱的上行時間與下行時間進行設定 , 以調節合適的范圍內 , 達到率 .

注明 : 上行與下行時間 , 這個時間的概念為控制主軸的位移 ( 速度因為是一定值 .)
