Y-1５D 單臂式液壓壓裝機 --外加風冷卻器功能 　　　　　　　　　　　采購商 : 邦迪汽車零部件

? 設備介紹： 　本設備采用液壓驅動，具有壓力穩定 , 行程穩定特點 . 廣泛應用于裝配 , 壓鉚 , 金屬拉伸 , 成形等行業 .

? 設計制造依據： 根據供需雙方確認的技術協議。

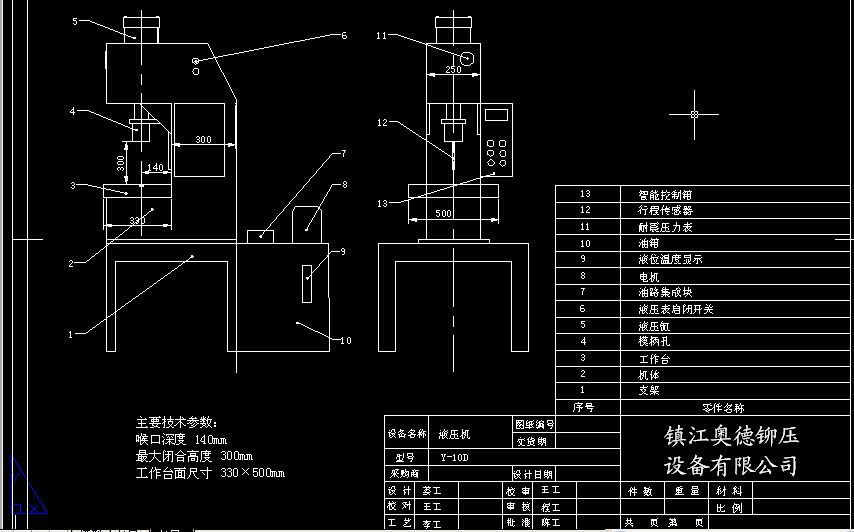

? 型號 :Y-10D 單臂式精密液壓機 ? 機體采用好鋼板結構 .

? 額定工作壓力 : 1５T < 輸入油壓力 :12MPa>

工作行程 : 200mm 大閉合高度 : 300mm 工作臺面尺寸 (L*W):330 × 500mm

操作模式 : 雙手控控制 喉口深度： 140mm 模柄孔尺寸：∮ 30* 50mm

對模方式 : 點動對模 . 使用電源電壓 :380V 額定功率 :2.5KW

　 控制系統　　 1 套 MCU, 液晶顯示，半自動 / 全自動 / 點動功能 , 紅外線安全光幕保護電氣控制系統

（主要元件采用品牌產品） 設備的操作步驟及功能描述：

設備加好 32# 液壓油 , 接好電源后 ( 接地線應接 220V 零線 , 不能接地 , 如果二次接地 , 設備會自鎖 ), 接通液壓管路 A-A/ /B-B, 按下控制面板上的 ” 油泵啟動 ””, 油泵 motor 旋轉方向應為指示的箭頭方向 , 將控制模式設置為 ” 手動 ” ，按下面板上 的 ” ▽ ” 開關主軸下行按一次下行 2mm 直至低點 , 進行對模操作 , 好使主軸剛好碰到工件的表面 , 對好中心后 , 鎖緊下工裝 , 然后逐步按下面板上的 ” △ ” 此時主軸開始向上運動 . 操作人員將零件放入定位夾具中，將控制模式設置為 ” 自動 ”, 主軸下行時間調節至 2.5 秒 , 主軸上行時間調節至 2.5 秒 , 此時可以開始加工工件了 , 按下腳踏開關或雙手控開關 , 液壓缸行程工作，即可完成合格的產品加工 , 本設備對產品加工無沖擊，無噪音，壓力在規定的范圍內無級別可調。 為了控制設備的工作效率 , 可以在設備行程范圍內 , 將電器行程傳感器的高度調節合適的范圍內 , 達到率 . 注明 : 上行與下行時間 , 這個時間的概念為控制主軸的位移 ( 速度因為是一定值 .)
